棒磁石とは何ですか?

私たちの日常生活では、メモを留める単純な冷蔵庫のクリップから現代の産業を動かす複雑な機械に至るまで、磁石はあらゆる場所に存在します。磁石にはさまざまな種類がありますが、 棒磁石 シンプルな幾何学的形状と幅広い応用性により際立っています。永久磁石の最も基本的なタイプの 1 つとして機能します。では、棒磁石とは一体何なのでしょうか？それはどのように動作し、現代のテクノロジーにおいてどのような重要な役割を果たしているのでしょうか?

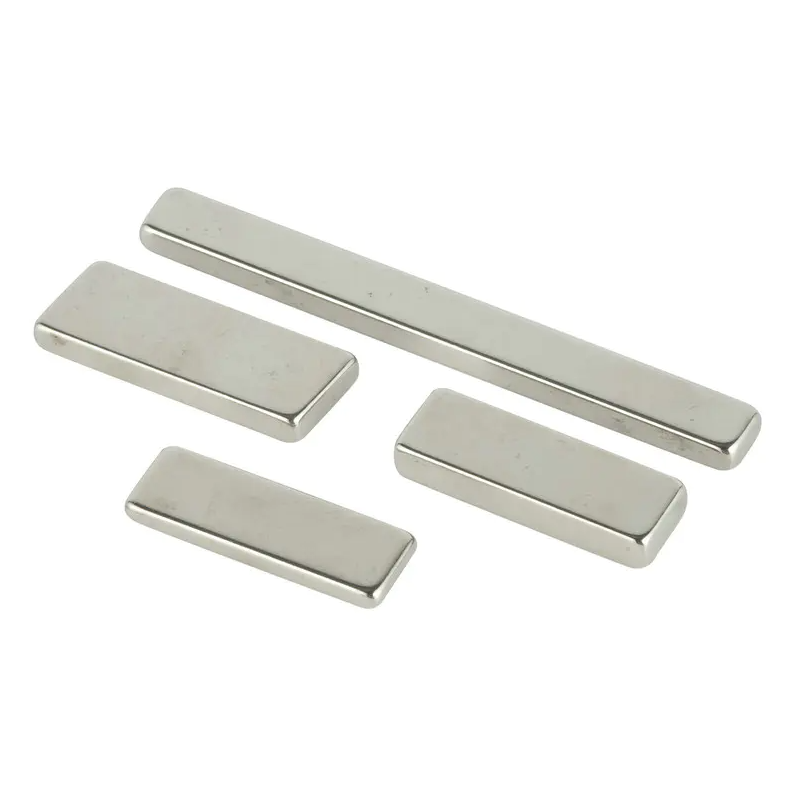

あ 棒磁石 は、その名前が示すように、通常は直方体または長い棒のような形状をした磁性体です。通常、磁性材料 (フェライト、ネオジム鉄ボロン (NdFeB)、アルニコなど) で構成され、固定された N 極と S 極を備え、安定した磁場を生成します。棒磁石を理解することは、電磁気学と磁性材料工学の世界への重要な入り口です。

第1部：棒磁石の基本構造と特徴

1. 棒磁石の定義と形状

棒磁石は永久磁石として定義されており、外部電流を必要とせずに時間が経過しても磁性を保持します。その基本的な形状は、固体の細長い物体です。

幾何学的形状: 典型的な棒磁石は、南極 (S 極) と北極 (N 極) という 2 つの異なる端を備えています。磁力線は北極から出て南極に入ります。

極分布: 着磁後の磁性材料自体の磁化は均一ですが、外部からの磁力は両端の磁極に最も集中します。

2. 主要な物理的特性: 磁場と磁力線

棒磁石の最も中心的な特性は、棒磁石が生成する磁場です。

磁場の説明: 磁場は、その中に配置された磁性材料に力を及ぼす目に見えない影響領域です。

磁力線: この場を視覚化するために、磁力線の概念を使用します。棒磁石の外側では、これらの線は連続した閉ループで北 (N) 極から南 (S) 極まで移動します。棒磁石の中央領域では、磁場の強さは非常に均一であることがよくあります。

磁束密度: これは磁場の強さを定量化するために使用される物理量であり、テスラまたはガウスで測定されます。異なる磁性材料で作られた棒磁石は、大きく異なる磁束密度値を示します。

パート 2: 決め手: 棒磁石の磁性材料

のパフォーマンス 棒磁石 磁力、温度耐性、寿命などは、その構造に使用される磁性材料に完全に依存します。これは電磁気学と材料科学における中心的な考慮事項です。

会議機器のガラスに関する専門知識には、高い耐衝撃性と優れた平坦性を理解する必要があるのと同様に、棒磁石の性能は、磁性材料の正確な加工と配合に本質的に結びついています。

パート 3: 棒磁石の加工と精度

高性能棒磁石の製造は、単に原材料を組み合わせるだけではありません。教育機器のガラスに複雑な形状を作成するために使用する CNC 加工やレーザー加工に匹敵する、高度な加工技術が必要です。

成形と焼結: 磁性材料の粉末を専用の金型を用いて粗い棒磁石の形状に成形します。次に、それらは高温焼結にかけられ、粒子が最終的な緻密な永久磁石構造に融合されます。

精密加工： 特定の磁石用途に必要な厳しい寸法公差を達成するために、焼結棒磁石ブランクには研削、切断、および成形プロセスが行われます。標準外の形状や貫通穴を必要とする特殊な磁石の場合は、より高度な CNC 加工が必要です。

磁化: あfter all machining is complete, the bar magnet must be placed within a powerful external magnetic field for magnetization. This step "activates" the material, permanently aligning the magnetic domains to create the stable, usable magnetic field.

パート 4: 棒磁石の広範な磁石用途

棒磁石の単純な形状により、事実上あらゆる工学分野にわたって磁石の応用が広く行われています。

産業およびオートメーション: 油圧機械が関与する分野 (オイルプラグやオイルレベルサイトグラスを使用するシステムなど) では、プロセス流体から鉄汚染物質を効果的に除去するために、棒磁石がセンサーまたは磁気分離器内のコンポーネントとして頻繁に使用されます。

電子および電気機器: これらは、さまざまなモーター、スピーカー (ボイス コイルを駆動する)、および近接センサーの中核コンポーネントです。たとえば、安全で非永久的な取り付けが必要な一部のタイプのクランプ (磁性接着を使用する縦型ブラインドのクリップに類似) などの単純な留め具には、小さな棒磁石を組み込むことができます。

教育と研究: あs the foundational tool in electromagnetism experiments, the bar magnet is ideal for demonstrating the fundamental concepts of magnetic fields and magnetic interactions.

消費者向け製品: これらは、磁気スイッチ、工具ホルダー、およびさまざまな閉鎖機構に使用されています。特定のタイプのホース クランプのような固定システム (アメリカン スタイルのホース クランプに見られる堅牢性に似た、強力でありながら取り外し可能な固定という概念が重要です) の場合でも、磁気原理がアクセサリや試験用治具で役割を果たす可能性があります。

パート 5: 適切な棒磁石を選択するには?

正しい棒磁石を選択するには、信頼性が高く効率的な磁石の適用を確実にするために、いくつかの重要な要素を慎重に比較検討する必要があります。

• 必要な磁力の強さ： これは、磁性材料の選択によって直接決まります (たとえば、非常に高い引張力を持つネオジムと低コストのフェライトのどちらを選択するかなど)。


• 動作環境温度: 極端に高温または低温の環境では、熱減磁を防ぐためにアルニコや SmCo などの熱安定性に優れた永久磁石材料が必要です。


• 形状および寸法許容差: アセンブリ内での特定の取り付けにより、必要な棒磁石の寸法と必要な加工精度が決まります。


• 表面処理: 湿気や腐食性媒体を伴う用途では、耐食性を高めるために、ニッケルメッキや亜鉛メッキなどの保護コーティング (縦型ブラインドクリップなどのスチールコンポーネントを保護するために使用される亜鉛メッキに似ています) が不可欠です。



永久磁石の基礎となる棒磁石は、その見た目以上に重要な役割を果たしています。基本的な電磁気学のデモンストレーションから最先端の産業用制御システムまで、この単純な形状の磁石は驚くべきエンジニアリングの可能性を示します。
