NdFeB磁石は何に使用されますか?

ネオジム磁石 — 焼結ネオジム・鉄・ボロン永久磁石 — 世界で最も強力な市販の永久磁石です。 、35 MGOe (N35) から 52 MGOe (N52) 以上の範囲のエネルギー製品を取り揃えています。これらは、現代の電気モーター、産業オートメーション、医療機器、再生可能エネルギー システム、家庭用電化製品を実現する重要な材料です。から調達しているかどうか ネオジム磁石メーカー モーターの大量生産や精密機器用のカスタム Nd鉄B 磁石が必要な場合、ネオジム鉄B 磁石の用途を理解することが、適切な材料とグレードの選択の基礎となります。

寧波土金磁業有限公司はプロフェッショナルです ネオジム磁石メーカー そして 希土類磁石工場 要求の厳しい世界的な用途向けの高性能、高温モーターマグネットと精密なカスタム形状を専門としています。このガイドでは、NdFeB 磁石の用途、グレード、組成、コーティング、設計上の考慮事項の全範囲をカバーしています。

NdFeB磁石とは: 組成と意味

NdFeB という用語は、合金の 3 つの主成分であるネオジム (Nd)、鉄 (Fe)、およびホウ素 (B) を表します。主な磁性相は、1984 年にゼネラル モーターズと住友特殊金属によって初めて独立して合成された正方晶系金属間化合物である Nd2Fe14B です。 ネオジム磁石の意味 実際には、室温で磁性材料の中で最も高い既知のエネルギー積を示す焼結永久磁石または結合永久磁石です。

NdFeB磁石の組成 重量で約 29 ～ 32% のネオジム (希土類元素)、64 ～ 68% の鉄、および 1% のホウ素で構成され、保磁力、温度安定性、粒界微細構造を最適化するためにジスプロシウム (ディ)、テルビウム (TB)、コバルト (コ)、アルミニウム (Al)、銅 (Cu)、およびニオブ (Nb) が少量添加されています。 高温NdFeB磁石 高いレベルの Dy または Tb が含まれています。重希土類添加物は、高温の動作温度での減磁に対する磁石の耐性を大幅に向上させるため、次の用途に不可欠です。 モーター用NdFeB磁石 新エネルギー車や産業用ドライブに。

NdFeB 磁石グレード: N35 から N52 以降まで

の NdFeB磁石グレード システムは主に、MGOe (メガ ガウス エルステッド) または kJ/m3 で表される最大エネルギー積 (BHmax) によって磁石を分類します。標準グレードは以下のとおりです N35～N52 、数値が大きいほど磁気エネルギー密度が高いことを示します。グレードの接尾辞 — H、SH、UH、EH、AH — は、最大動作温度と保磁力レベルが徐々に高くなることを示します。

ネオジム磁石の用途: 産業用途

の question of ネオジム磁石は何に使われますか は、事実上あらゆるテクノロジー集約産業に及ぶ広範な答えを持っています。として 希土類磁石メーカー , Tujin Magnetic Industry は、次の主要分野に NdFeB 磁石を供給しています。

新エネルギー車モーター用ネオジム磁石

モーター用NdFeB磁石 は単一最大のアプリケーションセグメントを表しており、金額ベースで世界の NdFeB 消費量の推定 60 ～ 65 パーセントを占めています。電気自動車では、 電気モーター用永久磁石 — 特に内部永久磁石同期モーター (IPMSM) — は、誘導または巻線界磁の代替品では達成できない電力密度を可能にします。一般的な 150kW EV トラクション モーターには、約 2 ～ 4 kg の高品位焼結 NdFeB が使用されます。 モーターグレードのネオジム磁石 EV 用途では通常、ピーク動作温度での減磁に耐える十分な保磁力と高い残留磁気を組み合わせた 38UH、40UH、または 42SH などのグレードが必要です。

産業オートメーション: サーボ、BLDC、ロボット モーター

カスタムモーターマグネット 産業オートメーション向けには、サーボ モーター ローター用のアーク セグメント マグネット、BLDC (ブラシレス DC) ステーター用のリング マグネット、磁気分離器および保持アセンブリ用の高保磁力ブロックが含まれます。 モーター用希土類磁石 サーボおよびロボットのジョイント用途では、非常に厳しい寸法公差 (通常、重要な寸法で ±0.05mm) と、均一なトルク リップル特性を確保するために大規模な生産バッチ全体にわたって一貫した磁気特性が求められます。

家電、オーディオ、家庭用電化製品

エアコン用のエネルギー効率の高いコンプレッサーモーター、インバーター洗濯機モーター、可変速ファンモーターはすべて、 焼結ネオジム磁石 効率評価を達成するために。オーディオ分野では、スピーカー内の NdFeB 磁石はフェライト代替磁石と比較して優れた感度と過渡応答を実現します。エンコーダ、位置センサー、および自動車のスロットル ボディのセンサー マグネットは、コンパクトな形状のカスタム NdFeB 磁石のもう 1 つの大量用途です。

医療機器・精密機器

医療用途には、歯科インプラント ハンドピース用のマイクロ モーター、外科用ロボットのジョイント ドライブ、インスリン ポンプ モーター、カテーテル ステアリング システムなどがあります。これらの用途では、最高レベルの寸法精度、表面仕上げ、バッチ間の磁気一貫性が要求されます。として ネオジム磁石サプライヤー 医療顧客にサービスを提供する Tujin は、各生産バッチの Br、HCJ、BHmax、コーティング厚さの記録を含む完全な材料トレーサビリティと検査文書を提供します。

風力発電およびエネルギー設備

ダイレクトドライブ風力タービン発電機は、大型の風力タービンの主要な用途として成長を続けています。 希土類磁石 。 5MW の直接駆動洋上風力タービンでは、発電機ローターに 2,000 kg 以上の焼結 NdFeB が必要となる場合があります。風力タービンが 12MW 以上にスケールアップするにつれて、高性能永久磁石に対する需要が高まっています。 ネオジム磁石工場 実証済みの大判製造能力を備えた製品は増加し続けています。

カスタム NdFeB 磁石形状: 円弧セグメントから複雑な形状まで

主役として カスタムネオジム磁石 メーカーである Tujin Magnetic Industry は、さまざまなモーターやデバイス設計の磁気回路要件を満たすために、包括的な磁石形状を製造しています。次の製品画像は、当社が提供するさまざまな精密形状を示しています。 ネオジム磁石工場 :

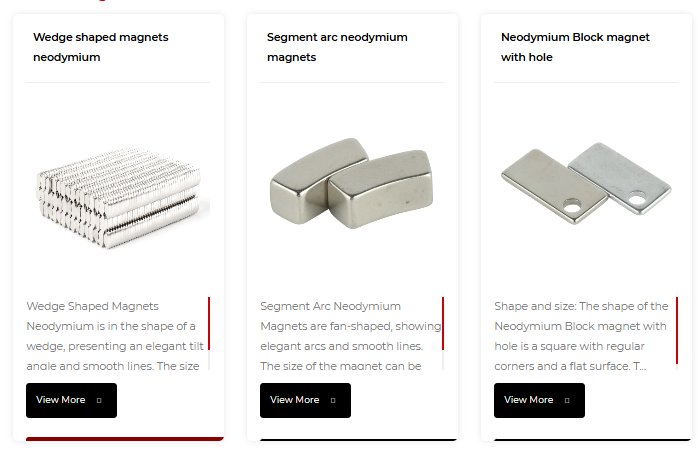

くさび形ネオジム磁石、セグメントアーク NdFeB 磁石、穴付きブロック磁石 - Tujin Magnetic Industry のカスタム形状

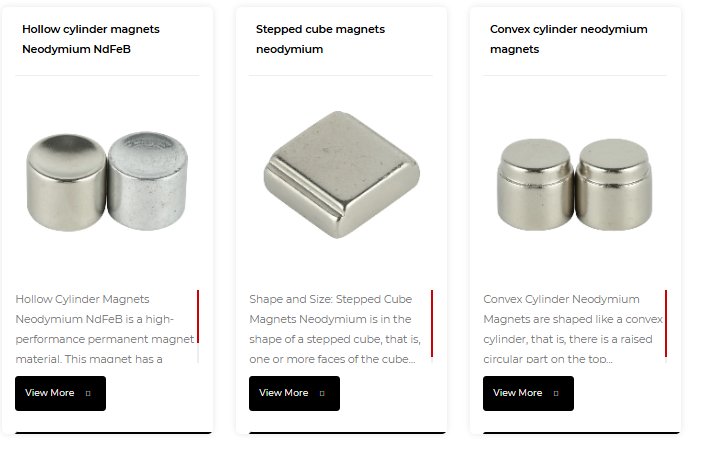

モーターや精密機器用途向けの中空円筒形NdFeB磁石、段付立方体ネオジム磁石、凸形円筒形永久磁石

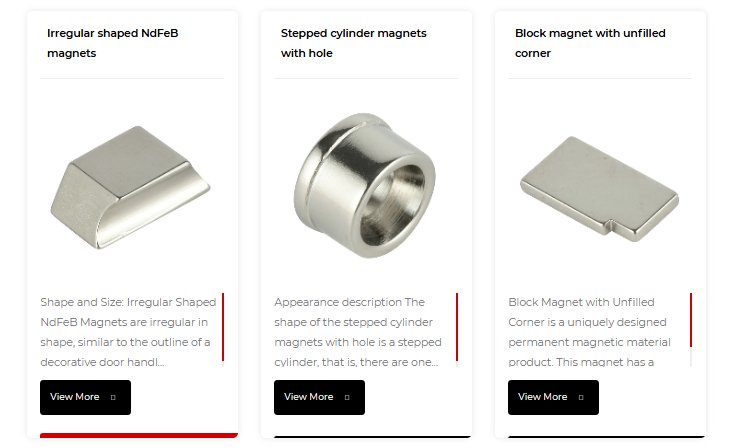

不規則な形状の NdFeB 磁石、穴のある段付きシリンダー磁石、隅が埋められていないブロック磁石 - 顧客の仕様に合わせて設計されています

セグメントアーク磁石 は、表面実装および内部の永久磁石モーター ローターに最も広く使用されている形状です。精密研削により、アーク半径と角度寸法が ±0.03 mm 以内に保たれることが保証され、これは安定したエアギャップ磁束密度と低トルク リップルにとって重要です。 くさび形磁石 ハルバッハ アレイ構成および特定のリニア モーター設計で使用されます。 中空シリンダーとリング磁石 多極磁化を備えたものは、エンコーダ ホイール、カップリング アセンブリ、およびコンパクトな BLDC モータで一般的です。 不規則で階段状の形状 隅が埋められていないブロック磁石、凸型シリンダー、穴のある段付きシリンダーなど、顧客の CAD 仕様に合わせて製造されているため、設計エンジニアは標準カタログの形状に制約されることなく磁気回路を最適化できます。

高温 NdFeB 磁石: 極限環境での性能

温度は最も重要なパフォーマンス変数です。 モーター用NdFeB磁石 。正の保磁力の温度係数を持つフェライト磁石とは異なり、NdFeB 磁石は温度が上昇すると保磁力を失います。この現象は、Br (通常、摂氏 1 度あたり -0.09 ～ -0.12%) および Hcj (標準グレードの場合、摂氏 1 度あたり -0.40 ～ -0.60%) の温度係数によって説明されます。動作温度が減磁曲線のニーポイントを超えると、不可逆的な磁束損失が発生します。

トゥジンさんの 高温NdFeB磁石 -40℃から200℃以上の全動作範囲にわたって信頼性の高い磁気性能を維持します。 Dy または Tb を大量に添加するのではなく粒界に選択的に拡散させる高度な粒界拡散 (GBD) 技術により、残留磁気の犠牲を最小限に抑えながら保磁力を向上させることができます。 高トルクモーターマグネット 従来の重希土類代替グレードをコスト、性能ともに上回るグレードです。

NdFeB 磁石コーティングと腐食保護

コーティングされていない焼結 NdFeB 磁石は、Nd2Fe14B 相とネオジムに富んだ粒界相の間の電気化学的相互作用により腐食を受けやすくなります。適切な表面保護がないと、酸化により剥離、磁束損失、周囲のアセンブリの汚染が発生します。 高度なコーティング したがって、あらゆる製品にとって重要な品質差別化要因となります。 カスタムネオジム磁石 モーターおよび産業用アプリケーションを提供するメーカー。

• Ni-Cu-Ni (三層ニッケル): の most widely used coating for motor magnets. Provides excellent corrosion resistance (typically 120–200 hours neutral salt spray per ISO 9227), hard surface for handling durability, and good adhesion for subsequent bonding. Typical thickness: 10–20 microns.
• エポキシコーティング: スプレーまたは電気泳動エポキシ層 (15 ～ 25 ミクロン) は、油、冷却剤、または湿気の多い環境にさらされる磁石に優れた耐薬品性を提供します。コーティング厚さの寸法公差がそれほど重要ではない、モーターハウジングに埋め込まれた磁石に適しています。
• 亜鉛(Zn): 要求の少ない環境向けのコスト効率の高いガルバニック保護。コーティングが薄い (8 ～ 12 ミクロン) ため、塩水噴霧性能は低くなります (約 72 時間) が、湿度が制御された用途に役立ちます。
• パリレン: 蒸着によって塗布されたコンフォーマルポリマーコーティング。非常に薄い層 (5 ～ 25 ミクロン) までピンホールのない保護を提供し、鋭利なエッジや止まり穴を含む複雑な形状を非常にカバーします。医療および精密電子機器の用途に使用されます。
• リン酸エポキシ： 化成処理コーティングとエポキシトップコートを組み合わせた 2 段階の処理で、厳しい屋外や自動車のボンネット下の環境に優れた接着性と耐食性を提供します。

として 希土類磁石工場 Tujin Magnetic Industry は完全な社内コーティング能力を備え、顧客の用途ごとに最適なコーティング システムを選択および検証し、大量生産を開始する前に加速腐食試験を通じて表面保護性能を確実に検証します。

NdFeB 磁石のデータシート パラメーター: 指定する内容

完全な NdFeB 磁石のデータシート 工学設計用に磁石を完全に特性評価するために必要な磁気、熱、および物理パラメータを提供します。次の表は、焼結 NdFeB の主要なパラメータとその一般的な値の範囲をまとめたものです。

NdFeB 磁石の HS コードとリサイクル

輸出入の目的では、 ネオジム磁石HSコード 通常は以下に該当します HS 8505.11 — 金属の永久磁石 — 電磁石および永久磁石に関するより広範な調和システム分類内 (第 85 章)。から調達しているバイヤー ネオジム磁石工場 中国では、下位分類が EU 統合命名法、米国 HTS スケジュール、およびその他の国内料金体系間で異なるため、自国の管轄区域に適用される特定の 10 桁の HS コードを確認する必要があります。 Tujin Magnetic Industry は、原産国証明書、材料成分申告、REACH/RoHS 準拠声明など、税関書類の完全なサポートを提供します。

ネオジム磁石のリサイクル 希土類元素の世界的な需要が増大し、サプライチェーンの回復力が戦略的優先事項になるにつれて、この問題はますます重要なテーマとなっています。焼結NdFeBスクラップ（製造端材、不合格部品、使用済みモーター磁石を含む）は、湿式冶金または直接リサイクルルートを通じて再処理して、ネオジム、ジスプロシウム、その他の貴重な元素を回収できます。欧州重要原材料法および米国および日本の同等の政策は、EV および風力タービンの希土類磁石のリサイクル含有量目標を定めており、クローズドループリサイクルのサプライチェーンに対する大きな規制上のインセンティブを生み出しています。

寧波土金磁業有限公司について

寧波土金磁業有限公司はプロフェッショナルです ネオジム磁石メーカー そして 希土類磁石工場 高性能ネオジム・鉄・ボロン焼結磁石の製造・販売を専門とする会社です。 Tujin は、磁性材料に関する長年にわたる深い専門知識を備えており、優れたサービスを提供します。 高温耐性モーターマグネット そして customized magnetic solutions with superior precision and stability.

として recognized ネオジム磁石サプライヤー Tujin は、世界有数のブランドから、新エネルギー車、産業オートメーション、家電製品、医療用精密機器、エネルギー機器などの幅広い業界にサービスを提供しています。 主要な製品の利点 -40℃から200℃以上で動作する高度な高温モーター磁石技術が含まれています。ディスク、ブロック、円弧セグメント、リング、ロッド、ウェッジ、および複雑な不規則な形状に及ぶ包括的なカスタム形状機能。 Ni-Cu-Ni、エポキシ、亜鉛、パリレンなどのプレミアム コーティング システムも含まれます。

Tujin は、卓越した製品品質、短納期、高い生産柔軟性で知られ、世界中のさまざまな業界の大手企業の信頼できる長期パートナーとなっています。標準が必要かどうか N35～N52 magnets Tujin は、カタログ形状や正確な図面仕様に合わせて設計された完全にカスタムの NdFeB 磁石で、プロフェッショナリズム、効率性、信頼性を提供し、お客様の製品に優れた磁気性能を提供します。
