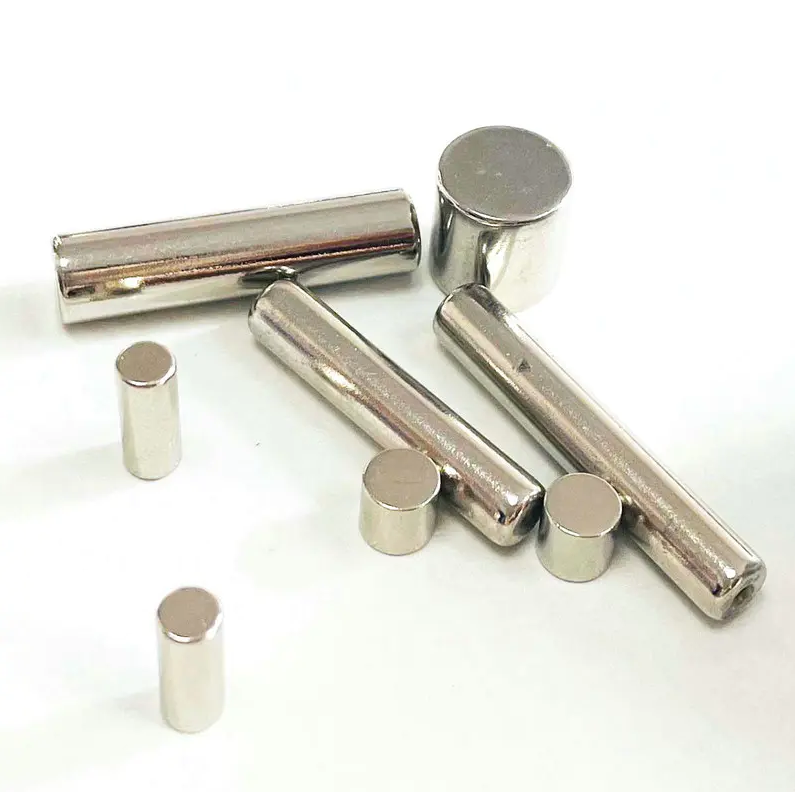

ネオジムシリンダー磁石 - なぜそんなに強いのですか?

ネオジムシリンダー磁石 ネオジム鉄ホウ素 (NdFeB) 合金で作られているため、非常に強力です。 これまで発見された中で最も強力な永久磁石材料 。円筒形状により磁束が 1 つの軸に集中し、保磁力が高いため、機械的ストレスや反対の磁力下でも磁場が安定します。つまり、材料と形状の両方が連携して、従来のフェライト磁石やアルニコ磁石が達成できる磁力をはるかに超える磁力を生み出します。

NdFeB 結晶構造: 強度の始まり

の基礎 ネオジムシリンダー磁石 の力はその原子構造にあります。 NdFeB 磁石は、正方晶系結晶格子 (Nd₂Fe₁₄B) の周りに構築されています。 鉄原子は一次磁気モーメントを提供します 一方、ネオジム原子は巨大な結晶磁気異方性を生み出します。これは、電子が 1 つの特定の軸に沿って整列することを強く好むことを意味します。

この異方性が重要な差別化要因です。これにより、磁区を優先方向から回転させることがエネルギー的に非常に困難になり、これはそのまま高い保磁力 (減磁に対する抵抗力) につながります。ホウ素原子は結晶格子を安定化し、熱または機械的ストレスによる構造の崩壊を防ぎます。

比較すると、一般的なフェライト磁石は異方性がはるかに低いため、小さなネオジムシリンダーでそのサイズの何倍ものフェライトブロックを簡単に引き抜くことができます。

重要な磁気特性: パワーの背後にある数字

3 つの測定可能な特性が磁石の性能を定義します。 ネオジムシリンダー磁石 3 つすべてでリードします。

エネルギー積 (BHmax) は最もわかりやすい数値であり、単位体積あたりにどれだけの利用可能な磁気エネルギーが蓄えられているかを測定します。 グレード N52 ネオジム磁石は最大 440 kJ/m3 に達します 、一般的なフェライト磁石の10倍以上。ネオジムシリンダーが非常にコンパクトなボディから強力な保持力を生み出すことができるのはこのためです。

シリンダー形状がどのようにパフォーマンスを向上させるか

形状は受動的な要素ではなく、磁束がどのように方向付けられ、集中するかを積極的に決定します。円筒形には、特有の幾何学的利点があります。

軸方向磁束濃度

円筒形の磁石が軸方向に (平らな面を通して) 磁化されると、すべての磁束が一方の円形面から出て、もう一方の円形面を通って戻ります。これにより、各極にしっかりと焦点が絞られた高密度の場が形成されます。シリンダー 直径と長さの比率が 1:1 に近い 特定の体積の物質に対して極での磁場強度が最大になる傾向があります。

減磁率の低下

すべての磁石は、自身の磁化に対抗する内部減磁場を生成します。細長いシリンダー (高さが直径を大幅に超える場合) は、軸方向に沿った減磁係数が低くなります。これは、磁石に固有の磁気エネルギーの多くが、内部の抵抗との戦いで無駄になるのではなく、外部磁場に寄与することを意味します。

ラジアル着磁オプション

シリンダーマグネット また、湾曲した外面に N 極、中心に S 極を配置して放射状に磁化することもできます (またはその逆)。この構成は、回転する均一な半径方向磁場が必要な電気モーターやセンサーで広く使用されています。シリンダーの円対称性は、この用途に独特に適しています。

製造プロセス: 原料合金がどのようにして高性能磁石になるのか

完成したネオジムシリンダー磁石の強度は自動的に決定されるものではなく、厳密に管理された製造プロセスに依存します。

1. 合金の溶解と鋳造 — ネオジム、鉄、ホウ素を一緒に溶解し、インゴットに鋳造するか、ストリップ鋳造して薄いフレークにし、均一な微細構造を作成します。
2. 粉砕して微粉末にする — 合金は約 3 ～ 5 マイクロメートルの粒径に粉砕されます。各粒子は理想的には単一の磁区であり、保磁力を最大にするためにはこれが不可欠です。
3. 磁場中での整列 — 強力な外部磁場によってすべての結晶軸が同じ方向に整列する間に、粉末が圧縮されて成形されます。このステップは重要です。粒子の位置がずれると、最終的な磁石の強度が直接低下します。
4. 焼結 — プレスされた成形体を約 1,000 ～ 1,100℃に加熱し、粒子を溶かさずに融合させて緻密な固体にします。焼結後の熱処理により、粒界の化学的性質が最適化されます。
5. 機械加工と塗装 — 焼結 NdFeB は脆くて腐食しやすいです。シリンダーは正確な寸法に切断され、酸化から保護するために、最も一般的にはニッケル、銅、ニッケルまたは亜鉛でコーティングされます。
6. 最終磁化 — 完成したシリンダーをパルス磁化装置に置き、保磁力のしきい値よりも強い磁場を印加して材料を飽和させ、磁区を永久配列に固定します。

各ステップは最終成績に影響します。 N35 磁石と N52 磁石の違い 根本的に異なる材料に起因するものではなく、主に粉末の純度、位置合わせの精度、および焼結条件に起因します。

グレード体系: N35 ～ N52 の実際の意味

ネオジム磁石は規格化されたグレードで販売されています。 「N」に続く数字は、メガガウス エルステッド (MGOe) 単位の最大エネルギー積を直接指します。

• N35 — 約 35 MGOe (≈ 279 kJ/m3) のエネルギー積。エントリーレベルのグレードで、広く入手可能でコスト効率が高い。
• N42 — エネルギー積は約 42 MGOe (≈ 334 kJ/m3)。強度と可用性のバランスが人気です。
• N52 — エネルギー積は約 52 MGOe (≈ 414 kJ/m3)。極めて純度の高い合金と精密な加工を必要とする、市販されている最高グレード。

追加の文字の接尾辞は耐熱性を示します。プレーンの「N」グレードは 80°C まで定格されますが、「M」、「H」、「SH」、「UH」、および「EH」グレードは 200°C まで許容されます。ジスプロシウムまたはテルビウムを添加すると、より高い耐熱性が得られます。これにより、エネルギー生成物がわずかに減少しますが、保磁力が増加します。

現実世界の強み: 実践例

抽象的な磁気特性は、実際の保持力に変換されると意味を持ちます。次の例は、ネオジム シリンダー磁石が一般的な商用サイズでどのような機能を発揮できるかを示しています。

これらの引っ張り力は理想的な条件 (平らできれいなスチール表面、完全な接触) で測定されていることに注意してください。わずかな空隙でも有効力は大幅に減少します。 1 mm のギャップにより、引っ張る力を 50% 以上軽減できます。 磁石のサイズとグレードによって異なります。

現実世界の強さに影響を与える制限

優れた性能にもかかわらず、ネオジムシリンダー磁石には明確に定義された物理的制限があり、エンジニアとユーザーはそれを考慮する必要があります。

温度感度

標準的な N グレードのネオジム磁石は、約 80°C を超えると可逆的に磁化を失い始めます。温度を超えて加熱した場合、 キュリー温度 310 ～ 340°C 、永久的に消磁されます。対照的に、アルニコ磁石は 550°C まで機能を維持します。高温用途の場合は、ジスプロシウムを添加した高グレードのバージョンが必要です。

脆さと脆弱性

焼結 NdFeB はセラミックのような微細構造を持っています。円筒形の磁石は、突然くっついたり、固い表面に落としたりすると、亀裂が入ったり砕けたりする可能性があります。これは磁気特性の弱点ではなく、焼結プロセスの機械的な制限であり、適切な取り扱いと取り付けで管理する必要があります。

コーティングなしの腐食

コーティングされていない NdFeB は湿気の多い環境では急速に酸化し、粉末状の表面を形成し、構造の完全性と磁気性能の両方を低下させます。製造時に施されるニッケルまたは亜鉛のコーティングは、単に表面を整えるだけでなく機能的です。コーティングが損傷すると腐食が始まり、磁石が徐々に弱くなる可能性があります。

ネオジムシリンダー磁石が多くの用途において他の形状よりも優れている理由

ディスク磁石 (高さと直径の比が非常に低い)、ブロック磁石、またはリング磁石と比較して、シリンダには次のような実用的な利点があります。

• 予測可能なフィールド形状 — 軸対称により磁場の計算が簡単になり、工学設計にとって有益です。
• 強力なポール面 — 平らな円形の端は磁束をよく集中させ、感知とクランプに役立つ高い表面電界強度を生成します。
• 多彩なアスペクト比 — 長さと直径の比率を変更することで、同じ材料をさまざまなフィールドプロファイルに合わせて最適化できます。短いシリンダーは広くて浅いフィールドを生成し、長いシリンダーはより狭くて深いフィールドを生成します。
• 回転システムとの互換性 — シリンダーはボア、ハウジング、ローターに自然にフィットし、モーター、アクチュエーター、エンコーダーの標準フォームファクターとなっています。

ディスク磁石は似ていますが、厚さに比べて表面積が大きいため、減磁係数が高く、材料の単位体積あたりの効率が若干低くなります。引っ張り力とコンパクトな長さの両方が重要な用途では、シリンダー形状が最適な選択となることがよくあります。
